1概述

隨著科技的進步，電子產品的日益增加，電子設備的數量與日俱增且使用的密集程度越來越高，使電磁環境日益復雜。一些電磁干擾的現象經常在我們周圍發生，如手機來電影響電視信號圖像；汽車啟動點火使收音機產生噪聲；某些設備開啟使照明燈突然變暗；醫療電子設備由于無線干擾（例如：醫療監護議、心電起搏器等）導致的事故,等等。在這種復雜的電磁環境中，如何減少相互間的電磁干擾使各種設備能正常運轉，并減輕惡劣的電磁環境對人類及生態產生不良的影響是正是電磁兼容所要解決的問題。

2EMC的定義

電磁兼容性EMC（Electro Magnetic Compatibility），是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個方面的要求：

一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值，通常稱為電磁干擾性EMI；

另一方面是指設備對所在環境中存在的電磁干擾具有一定程度的抗擾度，即電磁抗擾性EMS。

3歐盟的EMC指令

電磁兼容性認證幾乎是所有帶電產品進行歐盟CE認證都需要進行的認證標準。這也是電，磁互生關系造成的結果，因此幾乎所有具備電路板的通電產品都會隨著電路的流通產生磁場，而歐盟為了這類產品產生的磁場不會對自身以及周圍的人和事物產品影響，所以在1989年5月3日在官方公報上頒布了一項89/336/EEC指令，即EMC指令。從1996年1月1日起， 所有投放歐盟市場的電氣或電子器具、設備均需符合EMC指令的要求， 否則不準進入歐盟市場。2007年7月20日，EMC指令2004/108/EC替代89/336/EEC發布；2016年4月20日，新EMC指令2014/30/EU開始代替2004/108/EC作為現行最新指令，銷往歐盟的產品，對于適用于本指令設備滿足其要求是強制的，并且滿足本指令時要加貼 CE標識。EMC 指令中規定，各成員國不得以電磁兼容為由，阻礙滿足本指令要求的設備在本國投放市場和投放使用。

1.EMC指令的適用范圍

適用于：可能引起電磁干擾或其自身可能收到電磁干擾影響的所有電氣或電子器具、設備和安裝。

• 家用電器，電動工具，燈具以及其他類似設備；
• 工業設備；
• 信息技術設備音視頻類產品；
• 實驗室、測量和控制類設備；
• 其他電子設備。

2. 不適用于：

•  在2014/53/EU即RED指令里的設備；
•  航空產品、部件和設備；
•  業余無線電設備；
•  其他特殊指令所涵蓋的產品；
•  固有良性設備 (Inherently benign equipment)。

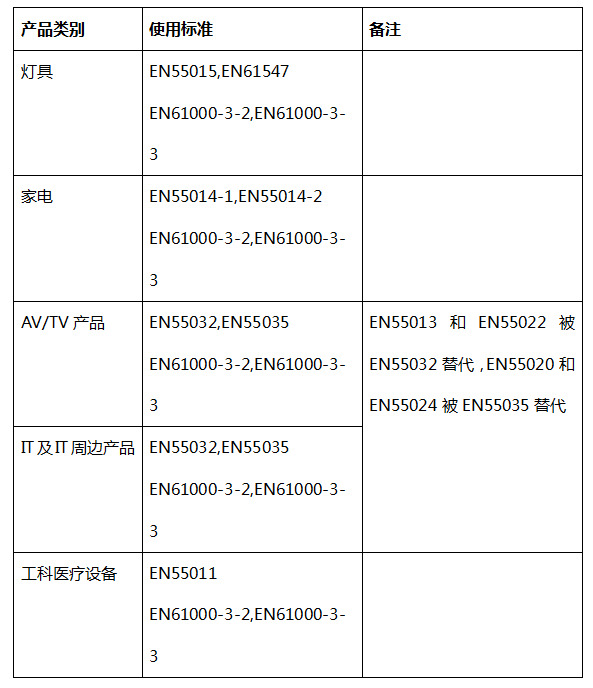

4常見的產品認證標準

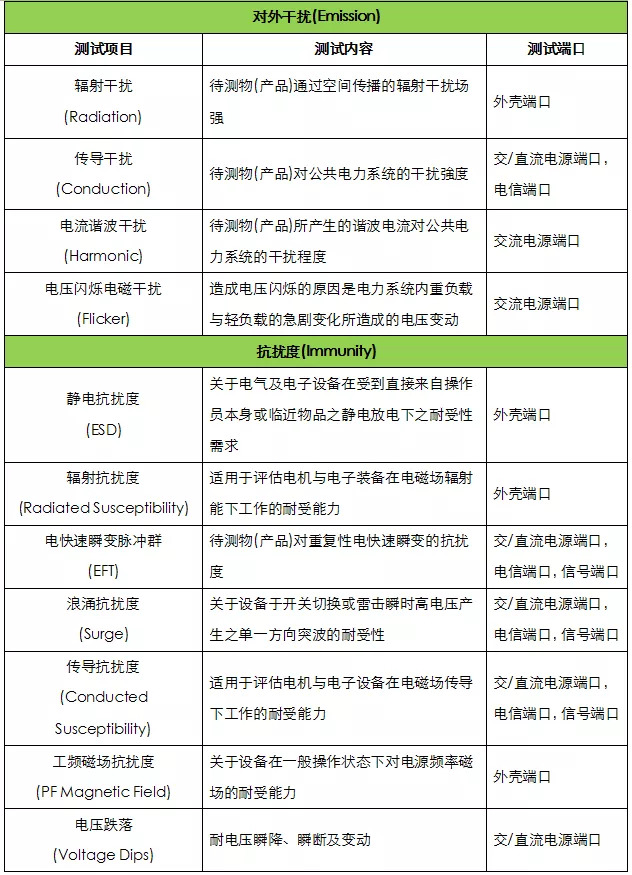

5EMC測試內容

6申請CE的材料

1、申請表；

2、產品使用說明書；

3、產品原理圖；

4、PCB板圖；

5、關鍵元件清單及相關證書（注：提交的資料均要英文版）。

7思考

某電源適配器有如下元器件，請指出哪些是電磁兼容關鍵件。

1、開關變壓器

2、一次側整流管

3、穩壓二極管

4、X電容

5、Y電容

6、共模濾波器

7、差模濾波器

8、開關管

9、保險絲

10、不帶磁環的電源線

11、電路印制板
